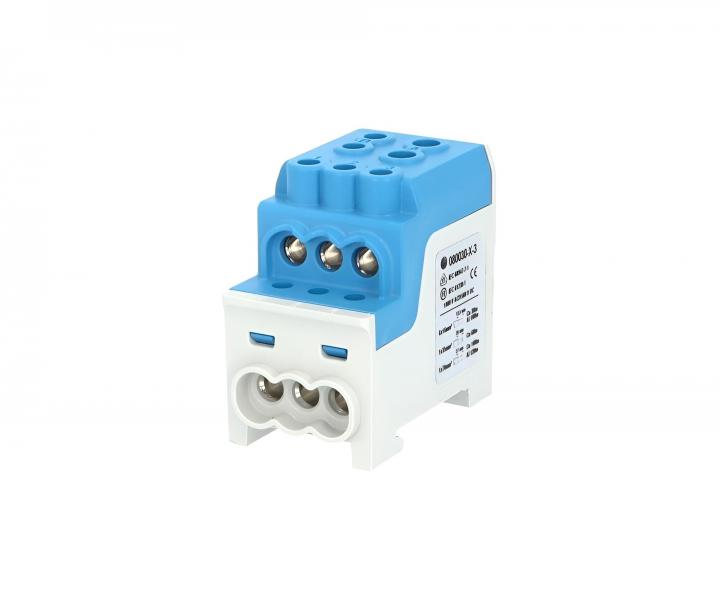

Blok na rozdelenie fáz Hora eTec UVB 200 N, 200 A, 1000 V, 1-pól - modrý [UVB 200 N]

Blok na rozdelenie fáz Hora eTec UVB 200 N slúži na rozdelenie prívodného kábla/vodiča o priereze maximálne 70 mm² a 6 menších prierezov o hodnote maximálne 16 mm². Bloky šetria miesto v rozvádzačoch (vestavná šírka iba 38,5 mm), pretože sú svorky umiestnené nad sebou. Vďaka plastovému krytu je zabezpečená ochrana pred nebezpečným dotykom živých častí. Sú určené na inštaláciu na nosnú lištu 35 mm. Prúdová zaťažiteľnosť je až 200 A. Mosadzná svorka je vhodná pre medené vodiče. Vodiče sa do svoriek po odizolovaní upevňujú pomocou skrutkového spojenia. Skrutka dosadá priamo na vodič, preto je potrebné jemne slaněné vodiče opatriť dutinkou. Dutinka však zväčší prierez vodiča a preto je potrebné pripájať slaněné vodiče o rád menšie ako uvedené prierezy. U pevných vodičov toto nie je nutné.

Druh pripojenia: skrutkové
Šírka: 38,5 mm
Výška: 63 mm
Hĺbka: 69,75 mm
Nominálny prúd: 200 A
Počet pólov: 1
Počet vstupov: 1
Počet výstupov: 7
Prierez vodiča, vstup: 10-70 mm²
Prierez vodiča, vstup AWG: 0-8 mm²
Prierez vodiča, výstup: 1,5-35 mm²
Prierez vodiča, výstup AWG: 2-16 mm²
Vhodné pre jemné vodiče: nie
Vhodné pre lankové vodiče: áno
Vhodné pre pevné jadrá: áno
