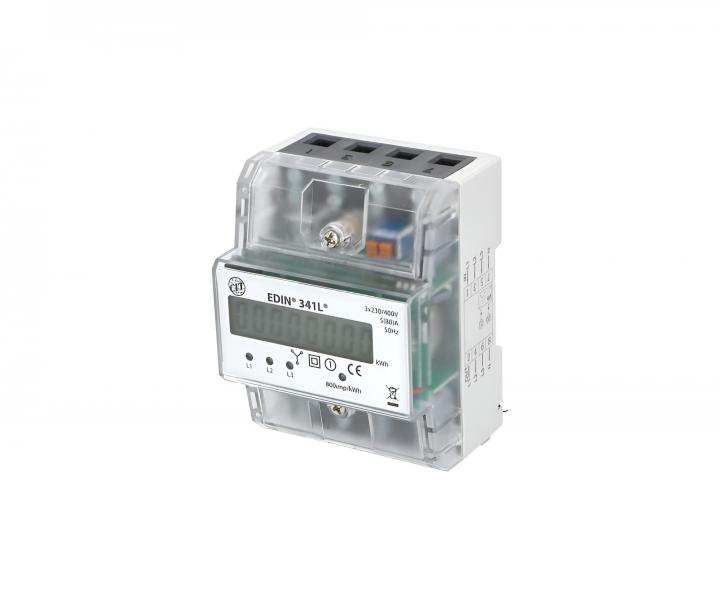

Elektromer Edin 341L LCD 1008830, 80 A, 4,5 modulov, 1 tarif, 3-fázový, podružný [1008830]

Trojfázový elektromer Edin 341L 1008830 s LCD displejom pre striedavé napätie 3x230 V / 400 V, 50Hz, slúži na meranie činnej elektrickej energie v priamom zapojení do obvodu. Je určený na podružné meranie spotreby samostatných spotrebičov alebo spotrebičov v skupinách. Ide o presný elektromer, ktorý meria už od minimálnych hodnôt pretekajúceho prúdu (0,25 A) až po 80 A. Veľký podsvietený LCD displej zobrazuje hodnoty na číselníku od 000000,01 až 999999,99 [kWh] a to bez privedeného napájania po dobu až 10 rokov, pričom zobrazené namerané hodnoty nie je možné vymazať. Indikačné LED blikajú pri odbere konkrétnej fázy. Elektromer má impulzný výstup na svorkách (20) S0+ a (21) S0-, čo umožňuje pripojenie externého zariadenia, ktoré počíta impulzy (S0 podľa normy DIN 43864) generované elektromerom. Na správnu funkciu elektromera sa nevyžaduje zapojenie tohto doplnkového zariadenia. Montuje sa na nosnú lištu 35 mm (DIN lištu), vstavaná šírka je 76 mm (4,5 mod.). Skrutkové svorky pre pohodlné pripojenie vodičov až do prierezu 35 mm2, svorky pre nulový vodič „N“ sú vzájomne (galvanicky) prepojené a nie je nutné rozdeľovať „N“ vodič. Utiahnutie skrutiek: svorka č. 1-8 = 2,0 - 3,0 Nm, svorka č. 20-21 = 1,0 - 1,2 Nm. Vlastná spotreba je menšia ako 2 W.

Priame meranie: až do 80 A
Trieda presnosti: 1
Typ displeja: jednotarifný podsvietený LCD displej
Podsvietený displej: áno
SO impulzný výstup: áno
Spôsob montáže: na nosnú TS lištu (DIN)
Šírka: 76 mm (4,5 modulu)
Napätie impulzu: < 27 V DC
Prúd impulzu: < 27 mA
Počet meraných fáz: 3-fázový
Maximálny meraný prúd: 80 A
Počet tarifov elektromera: 1-tarifný
Priame/nepriame meranie: priame meranie
Spôsob montáže elektromera: na nosnú lištu 35 mm
Maximálny prierez pripojených vodičov: 35 mm²
