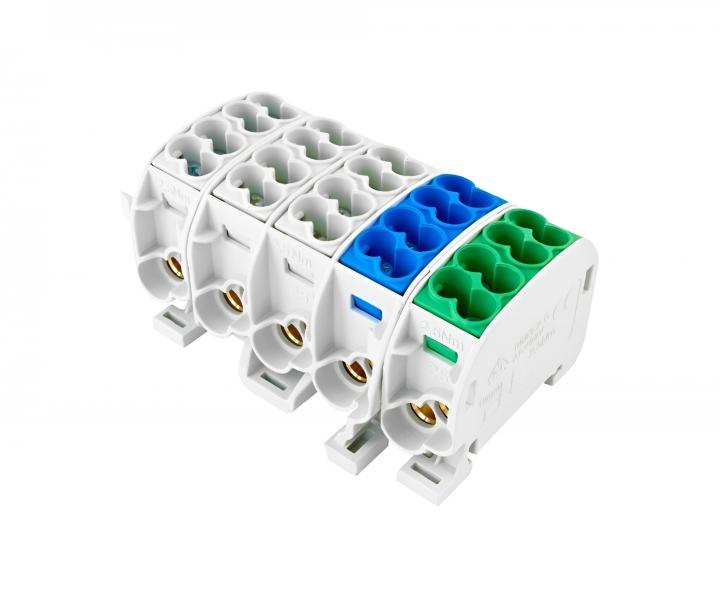

Rozbočovacia svorkovnica Hora eTec HLAK 25/5C PEN3L, 152 A, 5-pól [HLAK 25/5 C PEN3L]

Rozbočovacia svorkovnica Hora eTec HLAK 25//5 C PEN3L môžu byť použité v rozvádzačoch nízkeho napätia či v ďalších aplikáciách, kde potrebujeme pripojiť vstupný kábel a výstupné (smyčkovacie) káble a zároveň pripojiť k napájaniu prístroja osadeného vo vnútri rozvádzača. Robustné prevedenie plastového puzdra v kombinácii s mosadznou svorkou spĺňa najprísnejšie štandardy. Svorky sú určené na montáž na nosnú lištu 35 mm (DIN lištu) a sú raditeľné do seba. Vestavná šírka 1 pólu u typu HLAK 25 je 17,8 mm, čo predstavuje šírku 1mod. (1TE) prístroja. Vodiče sa do svoriek po odizolovaní pripájajú pomocou skrutkového spojenia. Skrutka dosadá priamo na vodič, preto je nutné jemne slaněné vodiče opatriť dutinkou. Dutinka ale zväčší prierez vodiča a preto je nutné pripájať slaněné vodiče o rád menšie než uvedené prierezy. U pevných vodičov toto nie je nutné.

Druh pripojenia: skrutkové
Zpôsob montáže: DIN lišta
Šírka: 89 mm
Výška: 49,3 mm
Hĺbka: 56 mm
Nominálny prúd: 152 A
Počet pólov: 5
Počet vstupov: 10
Počet výstupov: 10
Prierez vodiča, vstup: 2,5-25 mm²
Prierez vodiča, vstup AWG: 4-14 mm²
Prierez vodiča, výstup: 2,5-16 mm²
Prierez vodiča, výstup AWG: 6-14 mm²
Vhodné pre jemné vodiče: nie
Vhodné pre lankové vodiče: áno
Vhodné pre pevné jadrá: áno
