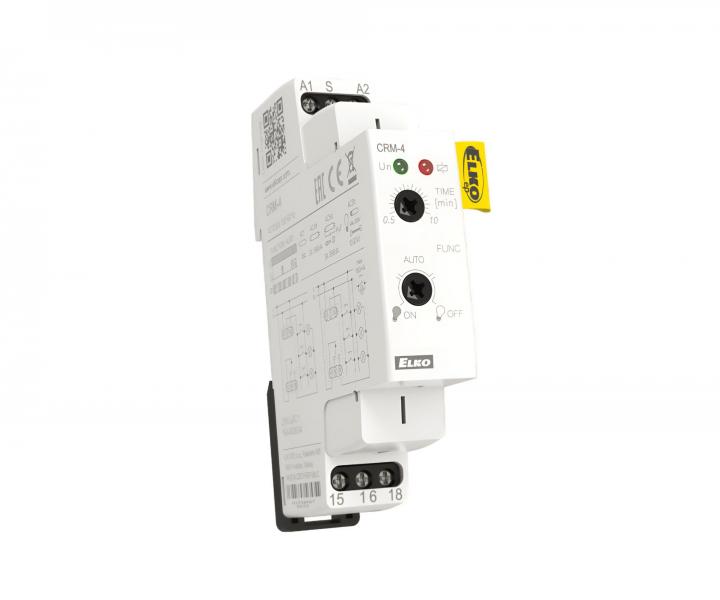

Schodiskový automat Elko CRM-4/230V 7077, 1 x výstup 16 A, AC 230 V, 0,5-10 minút [7077]

Schodišťový automat Elko CRM-4/230V 7077 slúži na ovládanie osvetlenia na chodbách, v halách, schodištiach a vo spoločných priestoroch. Je tiež vhodný na oneskorené dobeh ventilátora, napríklad v kúpeľniach alebo na WC. Tento automat ponúka tri funkcie: ON (trvalo zapnuté) pre situácie ako upratovanie alebo sťahovanie, AUTO ako schodišťový automat bez signalizácie a OFF (trvalo vypnuté) pre výmenu svietidiel. Časový rozsah je nastaviteľný od 0,5 s do 10 min, pričom časovanie možno ukončiť dlhým stlačením ovládacieho tlačidla (viac ako 2 sekundy). Automat zvláda nárazové prúdy až 80 A a umožňuje pripojenie ovládacích tlačidiel s doutnavkami (max. 100 mA). Je možné ho zapojiť ako 3-vodičové alebo 4-vodičové zariadenie.

Zapojenie: 3-vodičové alebo 4-vodičové zapojenie
Napájacie napätie: AC 230 V (50/60 Hz)
Maximálny príkon: 4 W
Maximálny stratový výkon: 1,6 W
Tolerancia napájacieho napätia: -15 %; +10 %
Indikácia napájania: zelená LED
Časový rozsah: 0,5 - 10 min
Nastavenie času: potenciometrom
Počet funkcií: 3
Výstup: 1x prepínací (AgSnO2)
Menovitý prúd: 16 A/AC1
Spínaný výkon: 4000 VA/AC1, 384 W/DC
Špičkový prúd: 30 A/< 3 s
Spínané napätie: 250V AC/24V DC
Indikácia výstupu: červená LED
Mechanická životnosť: 10.000.000 operácií
Elektrická životnosť (AC1): 50.000 operácií
Ovládacie napätie: A1-S alebo A2-S
Maximálny príkon ovládacieho vstupu: 100 mA
Pracovná teplota: -20 až +55 °C
Skladovacia teplota: -30 až +70 °C
Dielektrická pevnosť: 4 kV (napájanie - výstup)
Pracovná poloha: ľubovoľná
Upevnenie: DIN lišta EN 60715
Krytie (IP): IP40 z čelného panelu/IP20 svorky
Kategória prepätia: III.
Stupeň znečistenia: 2
Priečny rez pripojovacích vodičov (mm²): max. 1x 2.5, max. 2x 1.5 / s dutinkou max. 1x 2.5
Rozmer: 90 x 17.6 x 64 mm
Hmotnosť: 56 g
Súvisiace normy: EN 61812-1
